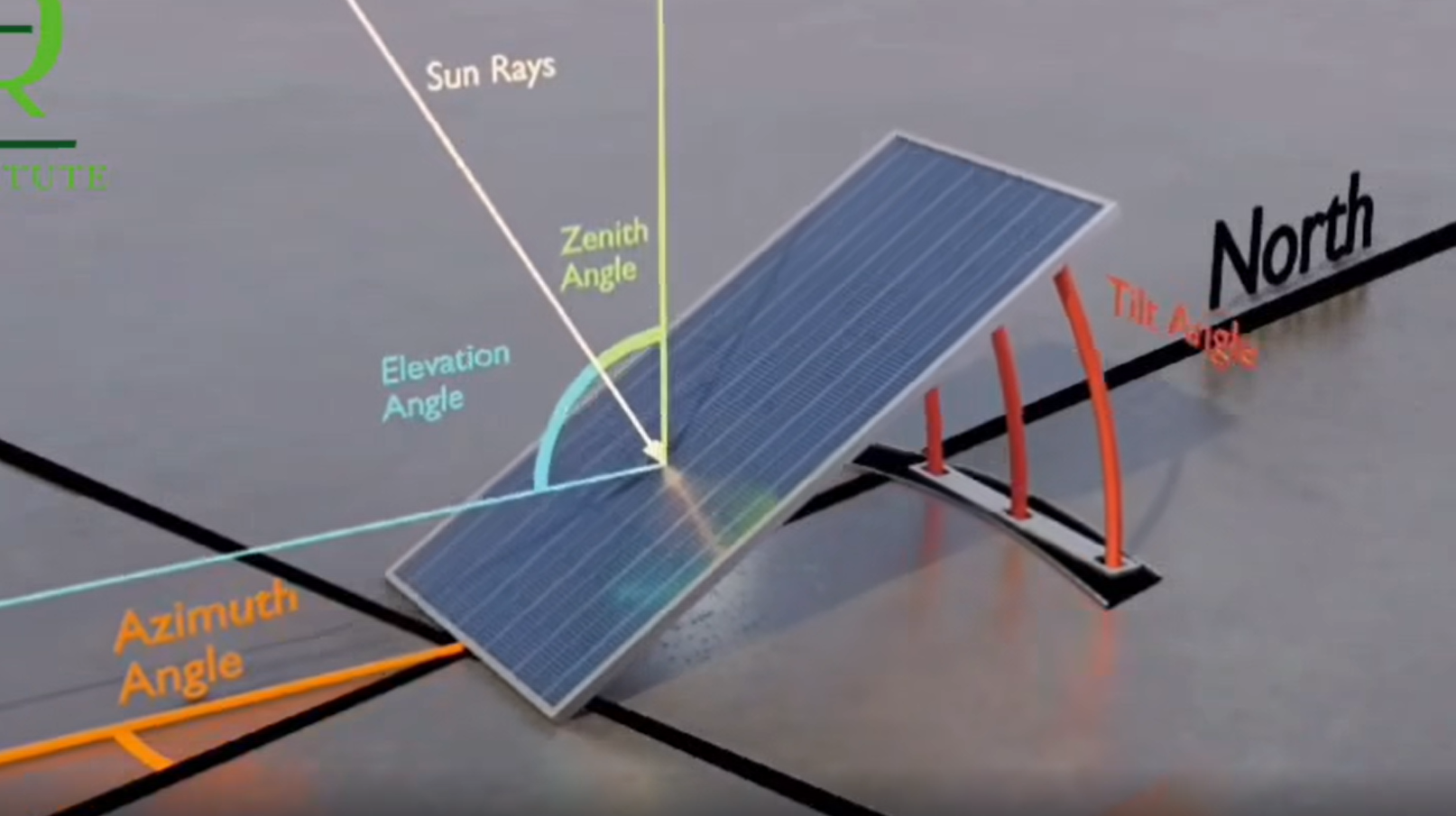

Tilt = شیب پنل نسبت به سطح افق.

Azimuth = جهتگیری پنل نسبت به شمال مثلاً مناطق مستقر در نیکره جنوبی تقریبا = ۱۸۰ درجه

Elevation Angle = زاویه خورشید بالای افق.
Zenith Angle= زاویه خورشید نسبت به عمود (مکمل زاویه ارتفاع).زاویه سمتالرأس

 Tilt (زاویه شیب پنل)

• تعریف: زاویه بین صفحه پنل خورشیدی و سطح افقی زمین.
• کاربرد: برای تنظیم جهتگیری پنل به سمت خورشید و بهینه‌سازی جذب انرژی استفاده می‌شود.
• مثال: اگر پنل کاملاً صاف روی زمین باشد، Tilt = 0°. اگر عمودی باشد، Tilt = 90°.

۲. Azimuth Angle (زاویه سمت‌الرأس )

• تعریف: زاویه افقی بین راستای شمال جغرافیایی و  جهت تابش مستقیم خورشید روی سطح زمین.
• کاربرد: جهت قرارگیری خورشید در آسمان را در صفحه افقی مشخص می‌کند.
• مثال:
  • شمال = ۰° یا ۳۶۰°
  • شرق = ۹۰°
  • جنوب = ۱۸۰° (جهت بهینه پنل در نیمکره شمالی)
  • غرب = ۲۷۰°
  • در ایران، خط نارنجی (جهت خورشید) در ظهر در سمت جنوب است (۱۸۰ درجه).
    پنل خورشیدی هم باید به سمت همان جهت نارنجی (جنوب) چرخانده شود، یعنی پنل تقریبا مانند ماهواره که در سمت جنوب غربی قرار میگیرند، با ختلاف جزئی در سمت جنوب نصب میشوند.

۳. Elevation Angle (زاویه ارتفاع)

• تعریف: زاویه بین خط اتصال به خورشید و سطح افق. یعنی خورشید چقدر بالا آمده است.
• محدوده: از ۰° (طلوع/غروب) تا ۹۰° (سرسو، یعنی خورشید دقیقاً بالای سر).
•

• ۴. Zenith Angle (زاویه سمت‌الرأس عمودی)
• تعریف: زاویه بین پرتوهای خورشید و خط عمود بر سطح زمین (خط مستقیم به سمت آسمان).
• کاربرد: نشان می‌دهد خورشید چقدر از نقطه سرسو فاصله دارد.
• رابطه: Zenith Angle = ۹۰° − Elevation Angle.
  • اگر خورشید در افق باشد: Elevation = 0°, Zenith = 90°.
  • اگر خورشید در سرسو باشد: Elevation = 90°, Zenith = 0°.

جمع‌بندی و ارتباط با پنل خورشیدی:

• برای به حداکثر رساندن تولید انرژی، پنل باید طوری تنظیم شود که عمود بر تابش مستقیم خورشید باشد.
• Tilt و Azimuth پنل را بر اساس Elevation و Azimuth خورشید در هر زمان از سال تنظیم می‌کنیم.
• در نصب ثابت، معمولاً Tilt برابر عرض جغرافیایی محل و Azimuth رو به جنوب (در نیمکره شمالی) تنظیم می‌شود.
