نسبت X/R: یک پارامتر شبکه که به شدت بر پایداری اینورتر تأثیر می‌گذارد

هنگام اتصال تولید مبتنی بر اینورتر به شبکه، اغلب در مورد قدرت شبکه صحبت می‌کنیم.

اما یک پارامتر شبکه وجود دارد که به ندرت توضیح داده می‌شود و با این حال تأثیر عمده‌ای بر پایداری دارد: نسبت X/R.

نسبت X/R نسبت بین بخش راکتیو (X) و بخش مقاومتی (R) امپدانس شبکه است.

به عبارت ساده، این نسبت توصیف می‌کند که آیا شبکه به صورت القایی یا مقاومتی رفتار می‌کند.
این تمایز مهم است.
یک شبکه با نسبت X/R بالا عمدتاً القایی رفتار می‌کند.

یک شبکه با نسبت X/R پایین دارای یک مؤلفه مقاومتی قوی‌تر است که نحوه تعامل اختلالات با کنترل اینورتر را تغییر می‌دهد.

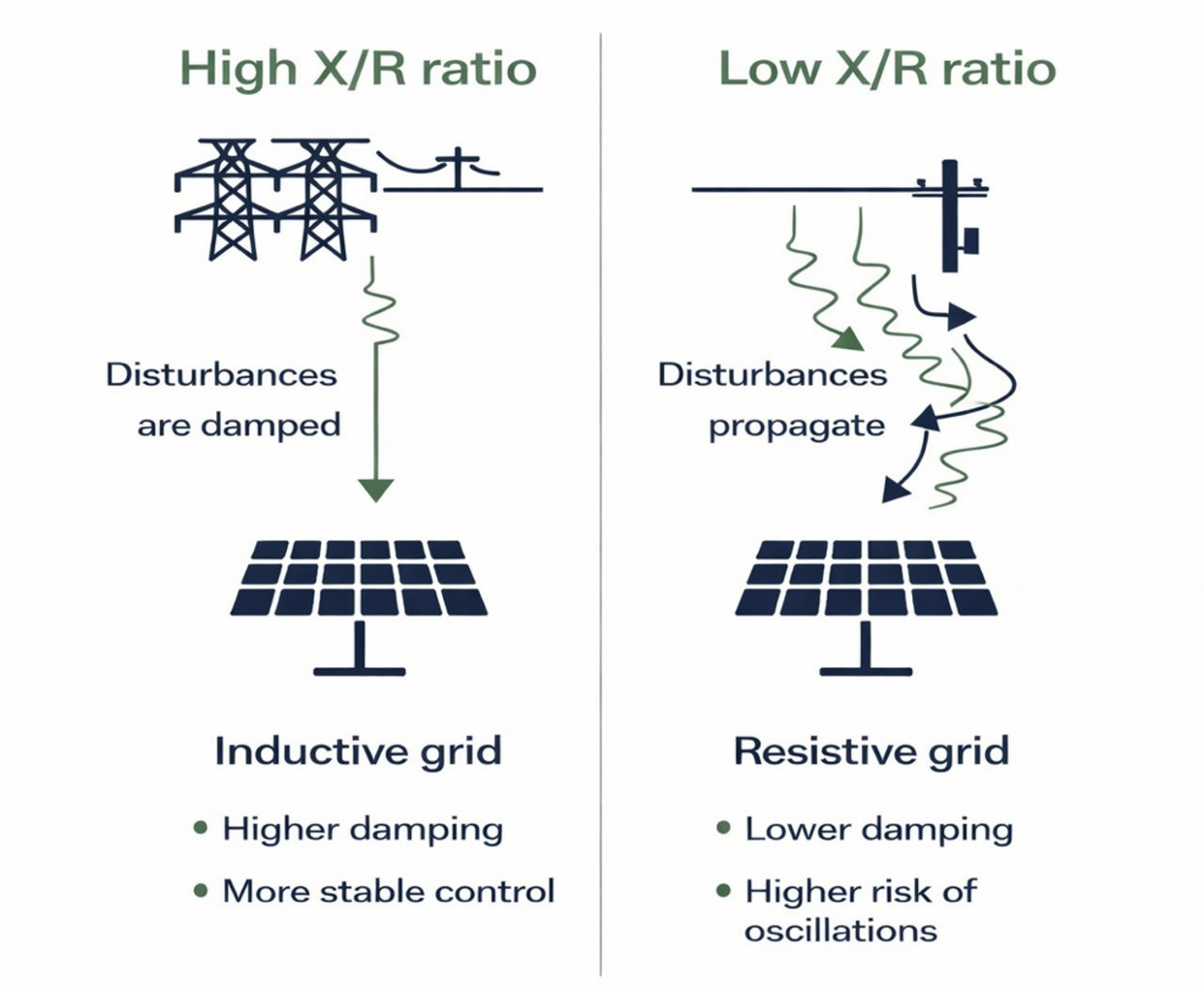

یک روش ساده برای خواندن نسبت X/R:

• هنگامی که نسبت X/R بالا است، شبکه عمدتاً القایی رفتار می‌کند و اختلالات تمایل دارند به طور طبیعی میرا شوند.

• هنگامی که نسبت X/R پایین است، مؤلفه مقاومتی غالب می‌شود و اختلالات به طور مستقیم‌تری منتشر می‌شوند.
• و در شبکه‌های با X/R پایین، اختلالات مستقیماً به اینورتر می‌رسند و عملکرد پایدار را دشوارتر می‌کنند. 📌

به همین دلیل است که نیروگاه‌های متصل به شبکه‌هایی که روی کاغذ شبیه به هم به نظر می‌رسند، می‌توانند در زمان بهره‌برداری بسیار متفاوت رفتار کنند.

نوسانات ولتاژ، رفتار کنترل ناپایدار یا آلارم‌های مکرر ممکن است ظاهر شوند، حتی اگر شاخص‌های شبکه سنتی قابل قبول به نظر برسند.

نسبت X/R جایگزین سایر پارامترهای شبکه نمی‌شود.

اما اطلاعات ضروری در مورد نحوه واکنش پویای شبکه و نحوه دفع اختلالات را اضافه می‌کند.

به همین دلیل است که رفتار شبکه را نمی‌توان با استفاده از یک عدد واحد توصیف کرد.

پارامترهایی مانند SCR میزان قدرت شبکه را توصیف می‌کنند، در حالی که X/R نحوه میرایی آن را توصیف می‌کند.

هر دو برای درک چگونگی تعامل یک اینورتر با شبکه در شرایط عملیاتی واقعی مورد نیاز هستند.
